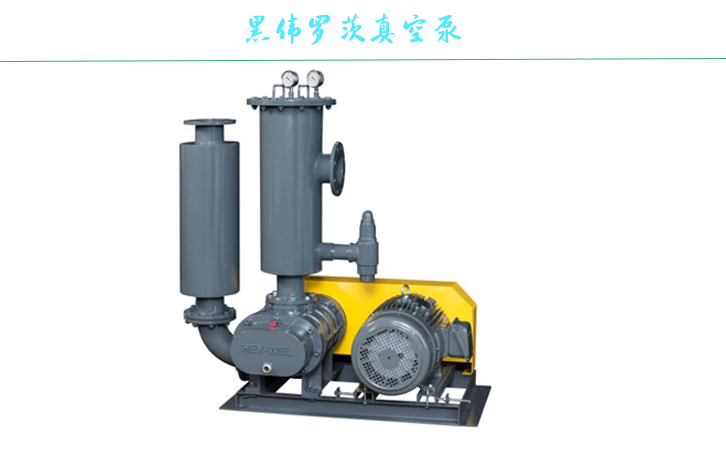

羅茨真空泵(簡稱：羅茨泵)是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變?nèi)菡婵毡?。本文小編就為大家整合了一些羅茨真空泵基本工作原理、特點、適用場合、注意事項以及日常保養等常見問題：

羅茨真空泵工作原理

    靠泵腔內一對葉形轉子同步、反向旋轉的推壓作用來移動氣體而實現抽氣的真空泵。羅茨真空泵是指具有一對同步高速旋轉的鞋底形轉子的機械真空泵，此泵不可以單獨抽氣，前級需配油封、水環等可直排大氣。羅茨泵的工作原理與羅茨鼓風機相似，由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。羅茨泵在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。

羅茨真空泵具有以下特點

? 在較寬的壓強范圍內有較大的抽速;

? 啟動快，耗功少，運轉維護費用低;

? 對被抽氣體中含有的灰塵和水蒸氣不敏感;

? 轉子不必潤滑，泵腔內無油，但轉子表面加工和檢查比較困難;

? 振動小，運轉平穩，沒有排氣閥;

? 驅動功率小，機械摩擦損失小;

? 結構緊湊，占地面積小;

? 運轉維護費用低

羅茨真空泵適用場合

羅茨真空泵在石油、化工、塑料、農藥、汽輪機轉子動平衡、航空航天空間模擬等裝置上得到了長期運行的考驗，所以應該在國內大力推廣和應用。同時也廣泛用于石油、化工、冶金、紡織等工業。

羅茨真空泵廣泛地應用于單晶爐、鑄錠爐的配套上，以及鍍膜、電工、冶煉、化工、陶瓷、航空、實驗室等多種場合的真空鍍膜、真空干燥、真空脫氣、真空浸漬、真空釬焊、真空熱處理、真空濃縮、真空反應、高空模擬試驗等，它不能單獨使用，它可與滑閥真空泵、螺桿真空泵、旋片真空泵、水環真空泵等前級泵組成真空機組使用，獲得更好的真空，更高的抽氣效率。

羅茨真空泵機組全程操作的注意事項

羅茨真空泵開機前的準備

1.檢查水沖泵(前級泵)水箱液位是否達到水箱的3/4以上，若不足則補足。 2.檢查水箱內所使用的水是否清潔，不允許用含有泥沙的污水，以免堵塞管路，羅茨真空泵增加水泵葉輪磨損、增大電機負荷造成故障，影響水沖泵使用壽命。

3.檢查中間泵及主泵泵體內的潤滑油油面高度，必須達油窗的3/4以上，同時檢查潤滑油的顏色，羅茨真空泵出現乳白色或黑色雜質較多則通知機修更換潤滑油。

4.羅茨真空泵檢查中間泵及主泵循環冷卻水水路是否完好，打開循環冷卻水進出口閥門，檢查循環冷卻進出水是否正常。

5.檢查中間泵底部緩沖罐排污閥門是否關閉。

6.檢查真空泵機組電路完好及控制柜各項指示等是否正常。

7.檢查真空泵機組電極觸點壓力表中級泵、主泵啟動壓力是否正常(中級泵啟動入口壓力為0.065Mpa以上，主泵啟動入口壓力為0.085Mpa以上)。 8.待以上事項檢查完畢確認無誤后方可啟動真空機組。 羅茨

羅茨真空泵運轉注意事項

1真空機組在運轉過程中聲響應均勻，無雜音且運行中無不規則的異常震動。

2注意電動機負荷和泵的各部位溫升情況，在正常情況下，羅茨真空泵泵的最高溫升不得超過40℃，工作最高溫度不得超過80℃。

3在工作中如發現有漏油時，應立即停止工作，泄壓后進行檢查、修理。羅茨真空泵不允許在發現漏油的現象之后，仍繼續進行工作或帶壓進行檢修。 4在工作中必須保證循環冷卻水的正常進出。 羅茨真空泵

羅茨真空泵真空機組啟動

1打開中間泵和主泵循環冷卻水進出口閥門，確保循環冷卻進出水正常。

2關閉水沖泵緩沖罐排污閥門，啟動水沖泵，待運行正常(電機及泵發出噪聲均衡)后，緩慢開啟前級水沖泵旁通管道上的閥門和羅茨真空泵進氣閥門。

3待系統壓力達到中間泵設定的允許進口壓力后，啟動中間泵，如過采用自動控制擋，則直接撥到自動控制擋，機組的啟動過程則實現自動化。

4如手動控制，當中間泵出口壓力達到主泵允許進口壓力后，啟動主泵。 羅茨真空泵真空機組停機

1將真空機組控制柜上控制手柄打入手動擋，關閉羅茨真空泵的吸氣口閥門，與真空系統隔斷。

2按主泵、中間泵前級水沖泵次序，逐級停泵，嚴禁搞錯停機程序。 3在停前級水沖泵時，先打開水沖泵緩沖罐排污閥門，后停泵關機。

影響羅茨真空泵能效的四大因素解析

1、對工作蒸汽及其干度的研究：

蒸汽壓力偏低及壓力波動均對真空泵的能力有較大影響，因此蒸汽壓力不應低于要求的工作壓力，但所用真空泵結構設計已定型，過多提高蒸汽壓力并不會增加抽氣量及真空度。

2、對循環冷卻水要求的研究：

冷卻水供量不足，冷凝器會發熱，氣流聲音變大，真空度迅速下降，甚至蒸汽會返入抽氣管。

3、對真空泵系統密封要求的研究：

真空泵處于極限狀態時，第1級排出的水很少，有時甚至沒有。因此，第1級泵有大量水排出，可以認為是系統有泄漏。通常的漏氣原因有：墊片沒裝、裝錯或損壞，螺栓未擰緊，法蘭面損壞，焊縫有沙眼，接頭(壓力表、真空表等)未裝好。

4、對噴嘴要求的研究：

噴嘴是影響真空泵性能的重要部件，存在的問題有：噴嘴裝錯、裝歪、堵塞、損壞、腐蝕和泄漏，不管采取何種預防措施，噴嘴的堵塞在所難免。

如何保養羅茨真空泵

要定期對進行檢查

檢查分為每日檢查、每月檢查還有半年一檢查，每日檢查的項目主要是：油位檢查：油量過多，使溫度升高，油量過少，造成潤滑不良;溫度檢查：用溫度計檢查泵各部位溫度;電動機負荷檢查：用功率表或電流，電壓表測量電動機負荷。

每月檢查聯軸器及墊片是否損壞和松動。三個月檢查：齒輪箱內潤滑油是否變質

半年檢查活塞環及活塞環襯套是否磨損;齒輪微量程度的磨損對轉子正常運轉是否產生影響，是否需要調整;前蓋軸承箱內潤滑油是否變質。

在檢查中遇到問題及時解決，如問題過大最好及時聯系工程師維修調整。
